【白话燃气能源】燃气场站数字孪生模板免费开源，一周即可搭建

数字孪生燃气场站，是以实际场站为蓝本，通过激光扫描与BIM建模融合技术，构建1:1高精度三维虚拟模型。它并非简单的“3D可视化看板”，而是实现物理场站与虚拟模型的双向数据映射。

本文将系统性地阐述从零开始构建一个自控燃气场站数字孪生Demo的完整流程，涵盖场站总览、监控安防、消防预警、设备检测四大核心页面，以“快速验证”为起点，逐步迈向“深度赋能”的演进路径。

燃气场站数字孪生模板

扫码即可获取

为什么选择零代码平台？

在紧迫的演示时限内，选择开发工具的核心标准应从“高性价比”转向“高效率比”——即以最低的学习成本和最短的开发周期，实现最核心的演示功能。

可视化与低代码能力是首要前提：对于业务专家或项目演示团队而言，能够通过图形化界面、组件拖拽和参数配置来完成大部分开发工作的平台是理想选择。

这类工具将传统以“月”为单位的开发周期，大幅压缩至“周”甚至“天”级别，使非专业开发者也能快速搭建出功能完整的应用原型。

一体化平台与流畅的操作体验同样关键：一个优秀的工具应提供覆盖“数据接入、场景编辑、交互逻辑配置、界面设计到最终发布”的全流程闭环环境。

用户无需在多个独立软件间切换，即可在一个统一的平台内完成所有工作。

多源数据融合

工具需要具备强大的兼容性，能够无缝导入BIM模型、倾斜摄影、点云等多种工业数据格式。

模型与材质库

同时，平台内置的、涵盖燃气行业相关元素的模型与材质库，能在缺乏基础模型时，帮助用户快速搭建出逼真且专业的场景。

场站总览页面设计

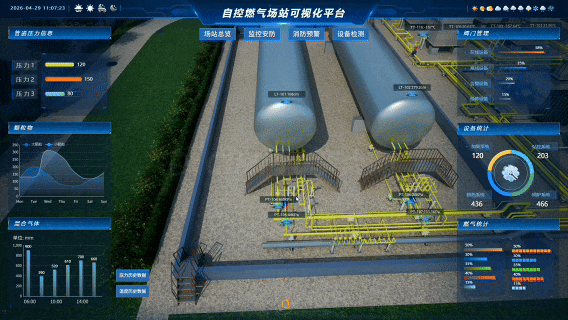

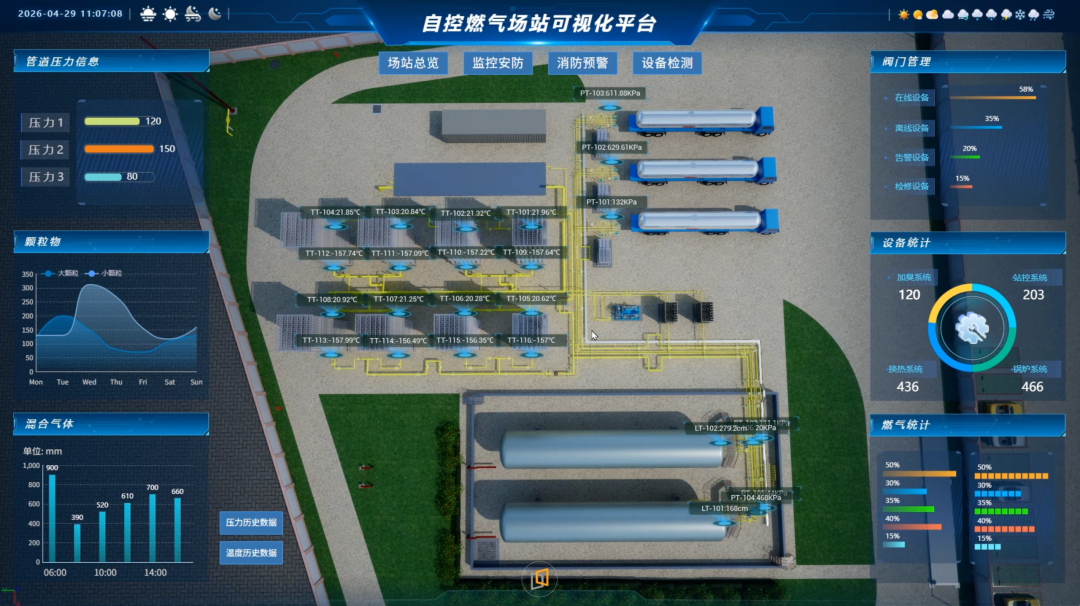

场站总览页面是整个数字孪生平台的门面，也是管理者获取全局态势的第一触点。它应包含六大核心功能：场站漫游、管道高亮、设备高亮、气化流程3D还原、截止阀原理拆解、停止切断阀。

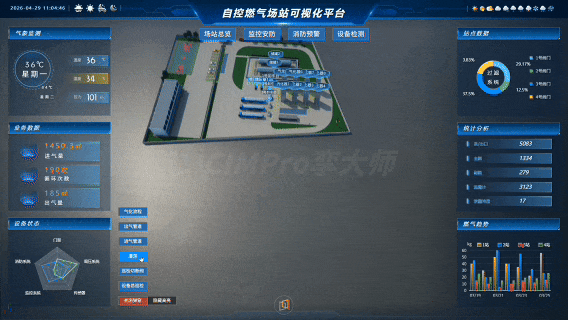

第1步｜三维模型导入与场景构建

这是可视化演示的根基。利用工具的数据兼容能力，将已有的燃气场站三维模型（如储罐、管道、阀门、调压器等）直接导入。若原始模型缺失，则可调用工具内置的模型库进行参数化组合搭建。

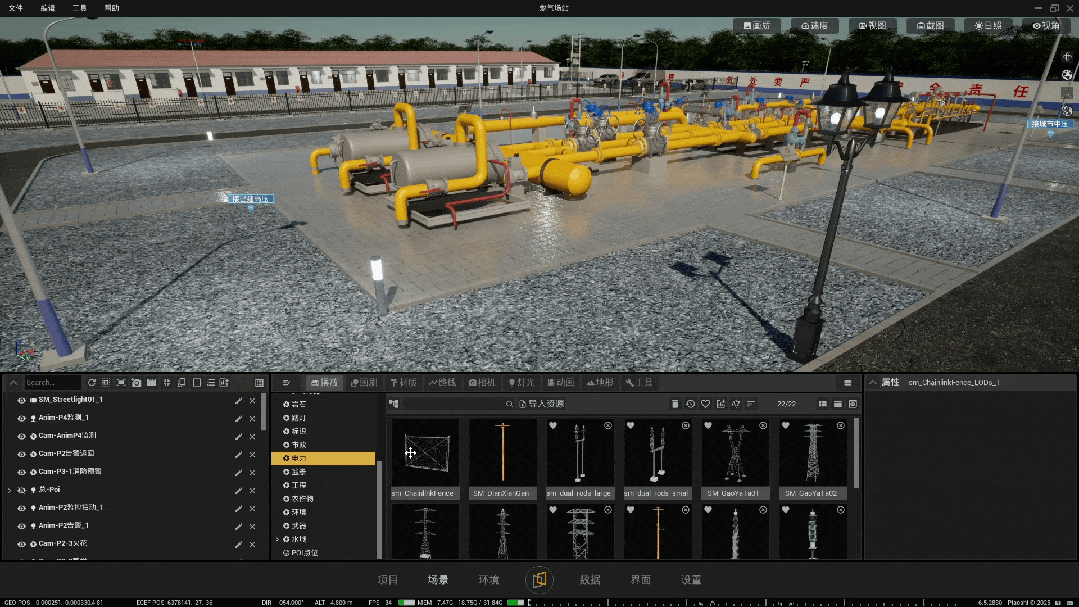

以CIMPro孪大师为例，它原生支持工业模型、BIM、倾斜摄影、手工模型等多种格式的一键导入，能够完美继承模型的层级结构与属性信息。

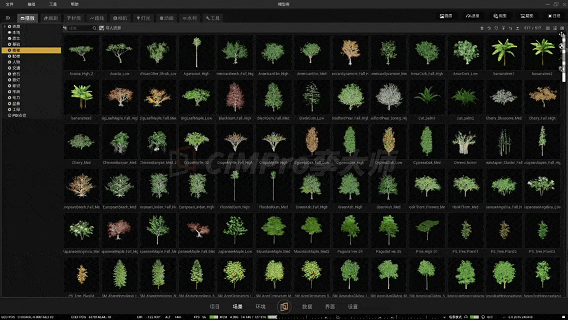

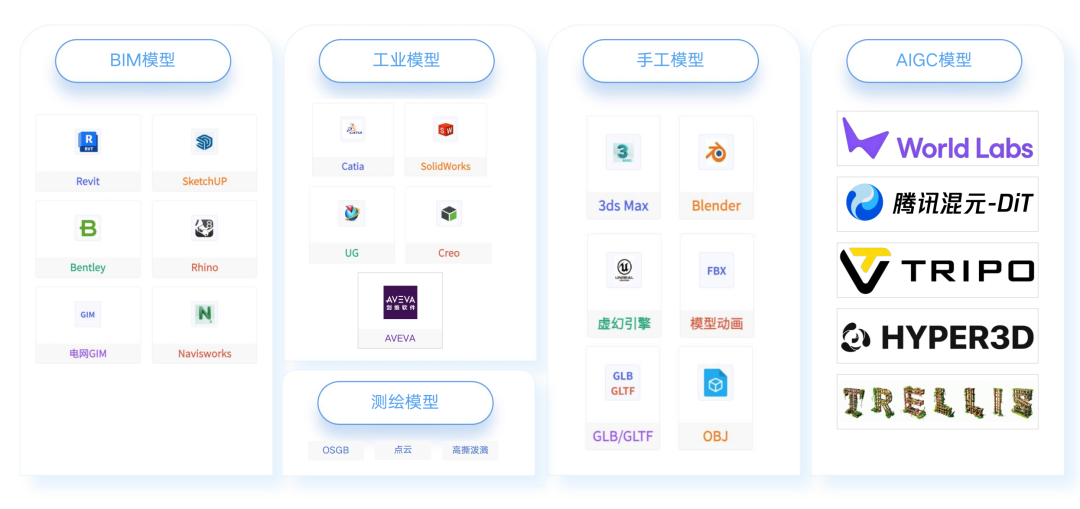

通过导入三维模型文件（支持FBX、OBJ、GLTF、3DTiles等主流格式），结合软件内置的3D模型库、材质库，快速完成场景搭建。

核心要点：针对燃气场站的核心部位进行精细化建模：

工艺区整体布局：储罐区、调压区、计量区、加臭区

管网系统：进站管道、出站管道、放散管道

关键设备：调压器、过滤器、阀门、流量计、安全阀

辅助设施：控制室、消防设施、围栏、道路

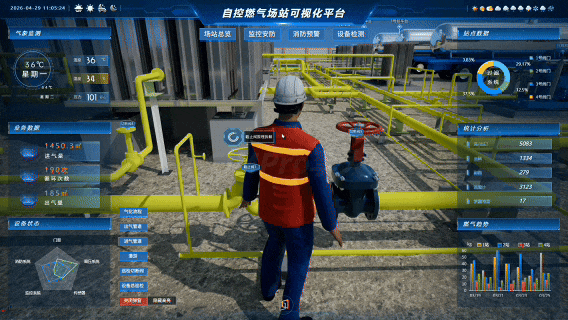

第2步｜场站漫游与设备高亮

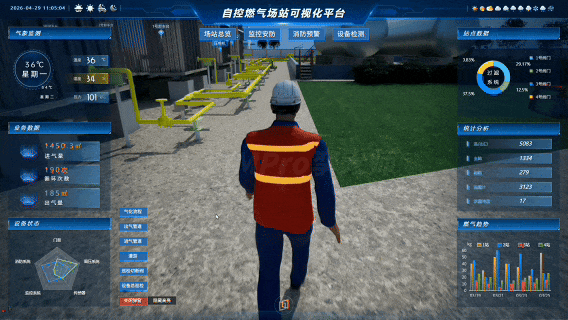

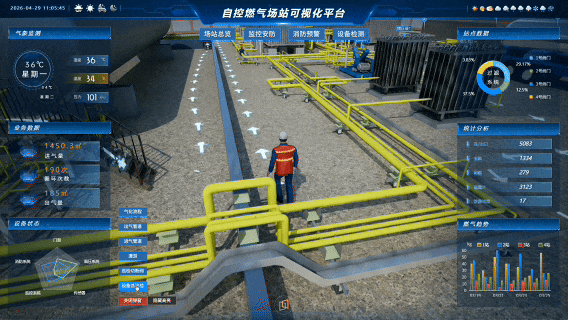

在基础场景搭建完成后，通过工具的相机漫游功能，设计一条从进站口到工艺区、再到设备区的漫游路径，让观看者能够“身临其境”地感受场站全貌。

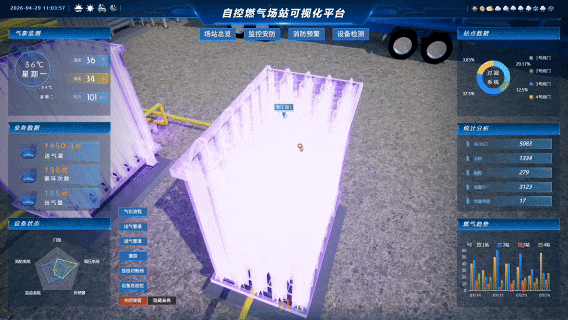

设备高亮功能的实现：在三维场景中，通过交互配置，当鼠标悬停或点击某个设备时，该设备及其相关管道自动高亮显示。

例如，点击“调压器”，与其相连的上下游管道、阀门同步高亮，直观展示设备在整个工艺链条中的位置关系。

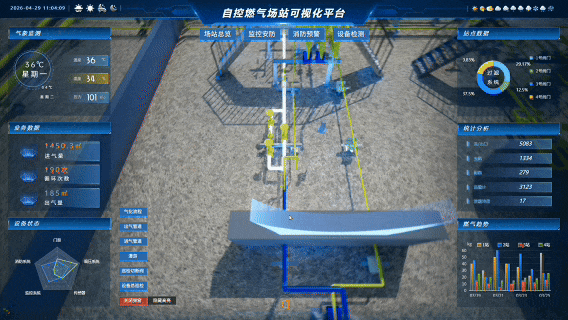

管道高亮功能：在三维模型中，用不同颜色标识管道的输送介质类型（天然气管道用蓝色、放散管道用黄色、消防管道用红色），并用动态流动线条模拟管道内天然气的流动方向和流速大小。

这种可视化方式可以让管理者“一目了然”地掌握管网的运行状态。

第3步｜气化流程与阀门原理拆解

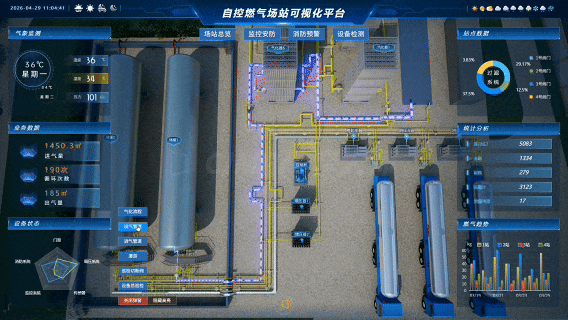

气化流程3D还原：通过时间轴动画，模拟天然气从进站、过滤、计量、调压、加臭到出站的完整气化流程。

例如，在动画中展示：

进站管道中的高压天然气经过过滤器去除杂质
进入调压器降低至设定压力
经过流量计进行精确计量
进入加臭装置注入四氢噻吩（加臭剂）
最终通过出站管道输送至城市管网

截止阀原理拆解：通过剖切工具或分解动画，展示截止阀的内部结构——阀体、阀瓣、阀杆、密封面等关键部件。

当点击“拆解”按钮时，阀门模型自动分解为各个零部件，并配有文字标注和原理说明，帮助运维人员快速理解设备的工作原理。

停止切断阀：在三维场景中标识场站内的紧急切断阀位置，当触发切断阀时，模型自动显示阀门关闭动作，并同步在数据面板中显示阀门状态（开启/关闭）、动作时间、操作人员等信息。

第4步｜数据看板集成

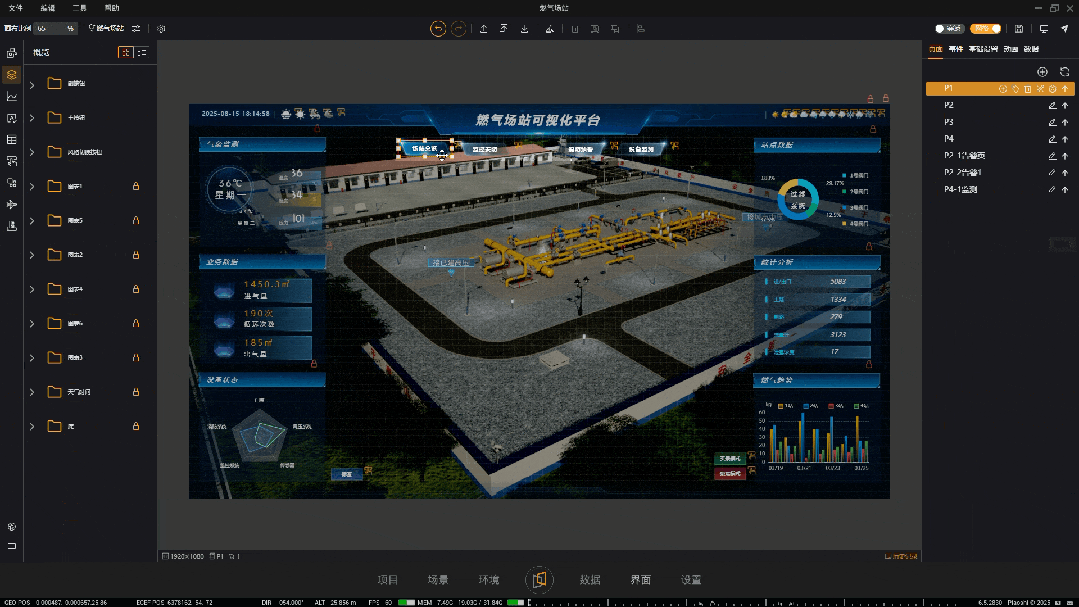

在三维场景的侧方或上方，利用UI编辑器快速组装关键业务数据看板。

聚焦最具代表性的核心指标：

进出口压力、温度、流量实时数据

燃气浓度监测值

设备运行状态统计（运行/待机/故障）

当日供气量、累计供气量

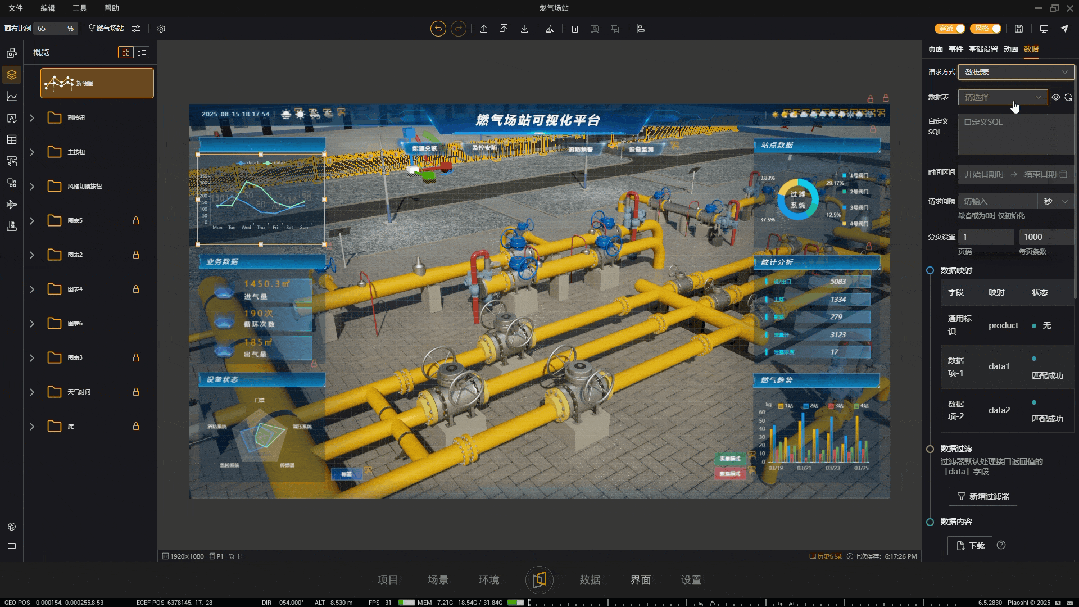

通过CIMPro孪大师的UI编辑器，内置丰富且美观实用的可视化组件库及行业模板库，基于零代码能力，让用户即使没有可视化大屏开发经验，也能轻松搭建专业级酷炫大屏。

监控安防页面设计

监控安防页面承担着场站安全防控的核心职能，包括监控视频融合和人员巡检两大功能模块。

1｜监控视频融合

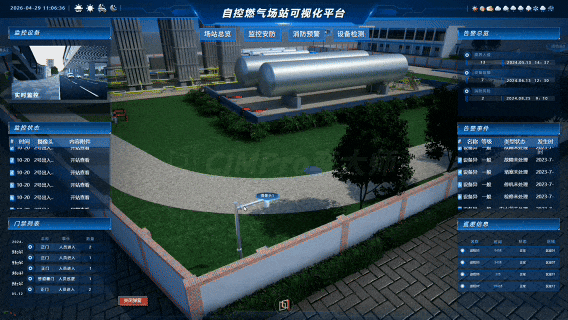

功能实现：通过数字孪生平台，将场站内部署的摄像头视频流接入三维场景，并在三维模型上精确定位每个摄像头的位置和视角覆盖范围。

具体操作步骤：

在场站三维模型中标注所有摄像头的位置
配置每个摄像头的RTSP或GB/T 28181视频流地址
在三维场景中，点击摄像头模型，弹出实时视频画面
通过视频融合技术，将2D视频画面与3D场景叠加显示

这一功能的价值在于：管理者既能看到直观的视频画面，又能通过三维场景理解设备、人员的空间位置关系，实现“视频+空间”的双重感知。

2｜人员巡检

功能实现：在三维场景中，实时显示巡检人员的实时位置和巡检轨迹。通过人员佩戴的定位终端（如UWB、蓝牙定位），将位置数据映射到数字孪生模型中。

巡检路线规划：在数字孪生系统中预设巡检路线，并配置巡检点位的签到规则。当巡检人员按计划完成巡检时，系统自动记录巡检时间和结果；若发现异常，系统自动触发预警并生成巡检工单。

在线自动巡检：除人工巡检外，数字孪生系统还支持接入机器人或无人机巡检的实时视频与红外热成像数据，将巡检画面与三维模型中的设备位置精准叠加，实现远程在线自动巡检。

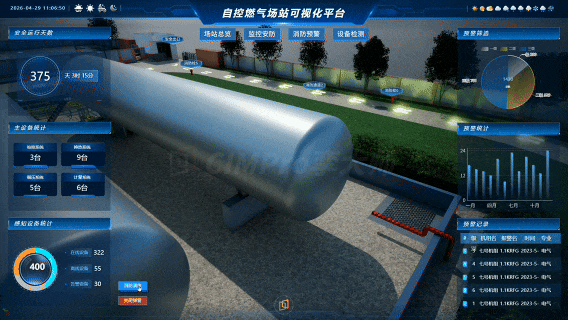

消防预警页面设计

消防预警页面是燃气场站安全管理的核心阵地。基于数字孪生、人工智能、大数据分析等技术，改变过去的被动监控模式，实现异常事件主动预警、事前诊断、事中告警功能。

1｜多模态安防感知网络

燃气场站数字孪生系统整合视频监控、红外热成像、可燃气体探测等多源传感器数据，构建多模态安防感知网络。

在三维场景中：

绿色标识：设备运行正常，各项参数在安全范围内

黄色标识：参数接近阈值，系统发出预警提示

红色标识：参数超限，系统触发告警并自动定位故障区域

2｜泄漏扩散模拟与应急推演

这是消防预警页面最具价值的功能之一。系统集成气体泄漏检测传感器数据与计算流体力学（CFD）模型，能实时模拟一旦发生泄漏，气体在不同风速、风向下的扩散路径与浓度分布，并在三维场景中以风险热力图的形式进行预警。

当泄漏检测系统触发报警时，系统自动：

在三维模型中精确定位泄漏点
生成气体扩散的三维模拟动画
计算最优隔离方案和疏散路线
联动启动区域喷淋系统

这种数字孪生驱动的应急推演机制，将应急预案的制定从“纸上推演”升级为“沙盘模拟”，显著提高应急处置效率，降低二次事故发生概率。

设备检测页面设计

设备检测页面聚焦于关键设备的全生命周期管理，通过设备详情、实时监测、预测性维护等功能，帮助管理者从被动响应转向主动预防。

1｜多设备详情查看

在三维场景中，点击任意设备即可弹出详细的设备信息面板，包含：

设备基本信息：型号、规格、生产厂家、安装日期

运行参数：进出口压力、温度、流量、振动值等实时数据

设备状态：运行/待机/故障/检修

维护记录：历次检修时间、内容、责任人

相关文档：操作手册、图纸、检验报告

系统对调压器、过滤器、储罐、阀门等关键设备进行环境、性能、状态的多维度监测。一旦参数达到阈值，界面自动弹出红色警示弹窗，并精确定位故障区域。

对于正在规划燃气场站数字孪生建设的团队而言，关键在于：选择对的工具、明确核心功能、规划清晰路径。

以CIMPro孪大师为代表的零代码数字孪生平台，正是连接“快速验证”与“深度赋能”的关键桥梁。

它让开发者在最短时间内产出可演示、可交互、可迭代的数字孪生应用，为后续的深度业务融合奠定坚实基础。
