别再傻傻分不清：配电站、开关站、换流站、升压站的区别与十大案例图鉴
随着新型电力系统建设的加速推进，各类电力设施如雨后春笋般涌现。然而，在日常工作或行业交流中，配电站、开关站、换流站、升压站这四个词经常被混用、误用，甚至不少从业者也难以快速说清它们的本质区别。
本文将系统阐述这四类站所的核心定义与功能定位，并通过全球范围内的十大代表性案例进行图解盘点。最后，探讨当前电力设施运维面临的挑战及数字化解决方案。

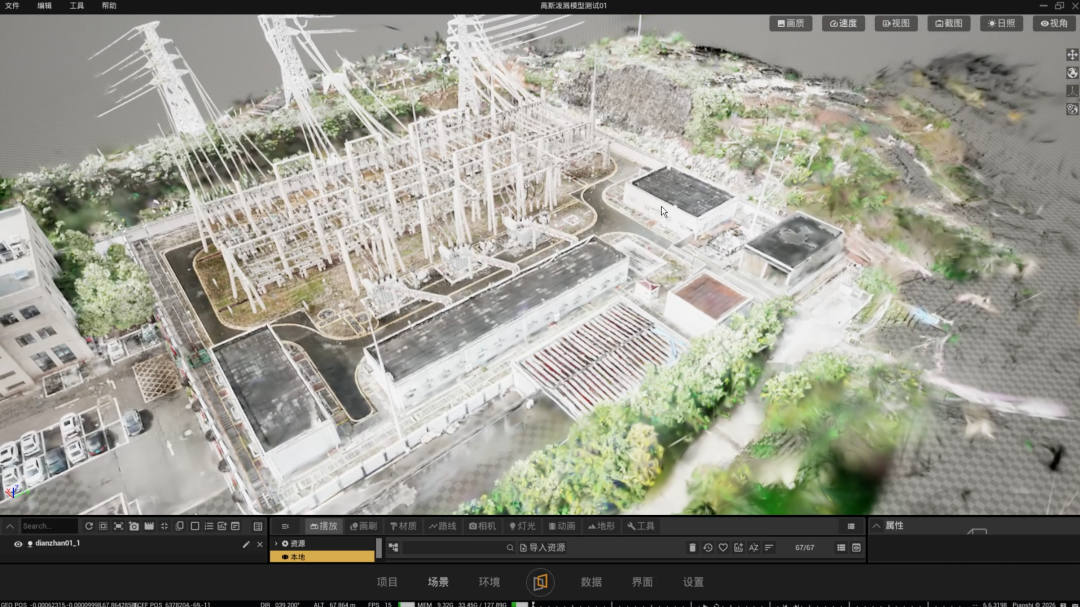

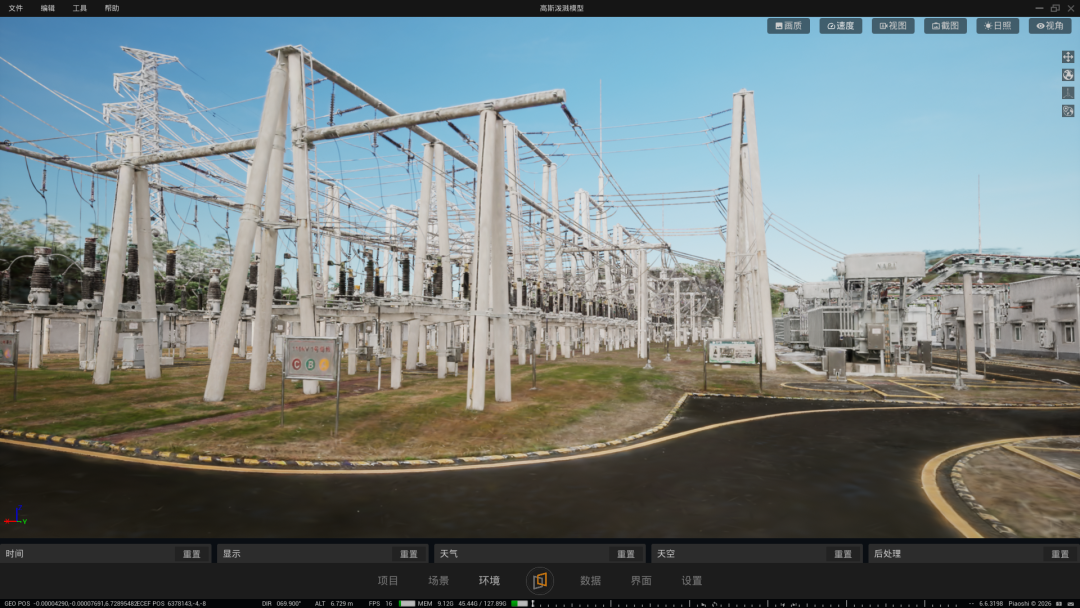

基于国产零代码3D软件CIMPro孪大师开发的
3D高斯变电站数字孪生平台

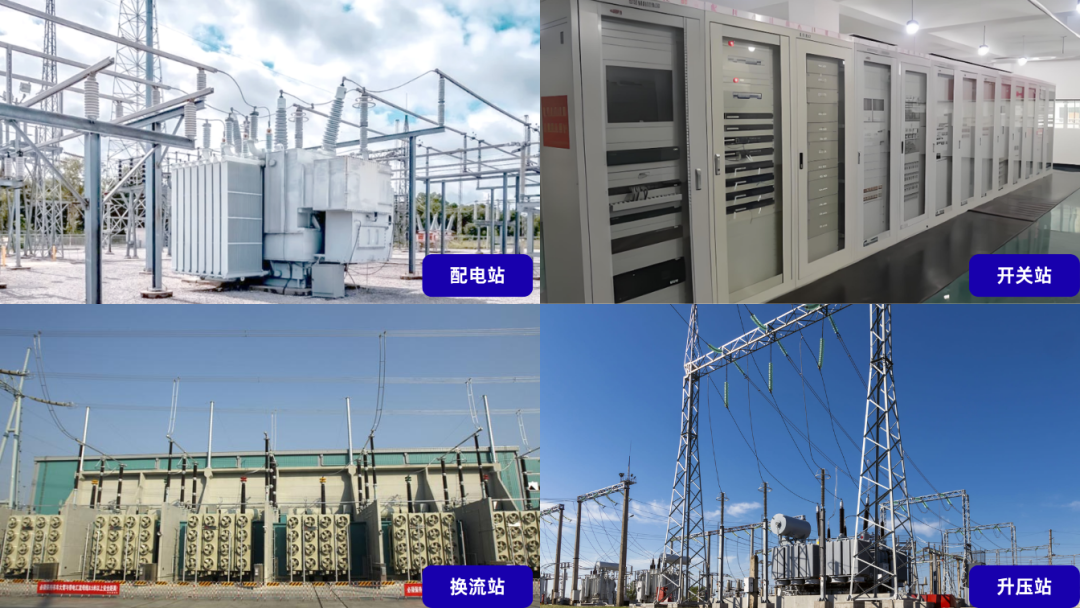

一、 核心定义与功能区别
先说结论
配电站：核心是降压配电，将中压电能变为低压电能，直接送到用户端。
开关站：核心是分配与分段，不改变电压，只实现电力的汇集、分配和线路分段控制。
换流站：核心是交直流转换，用于交流电与直流电之间的相互变换，常见于特高压直流输电工程。
升压站：核心是升压并网，将发电厂（风、光、火、水等）发出的低电压升至高电压，便于长距离传输。
简单记忆口诀：
01

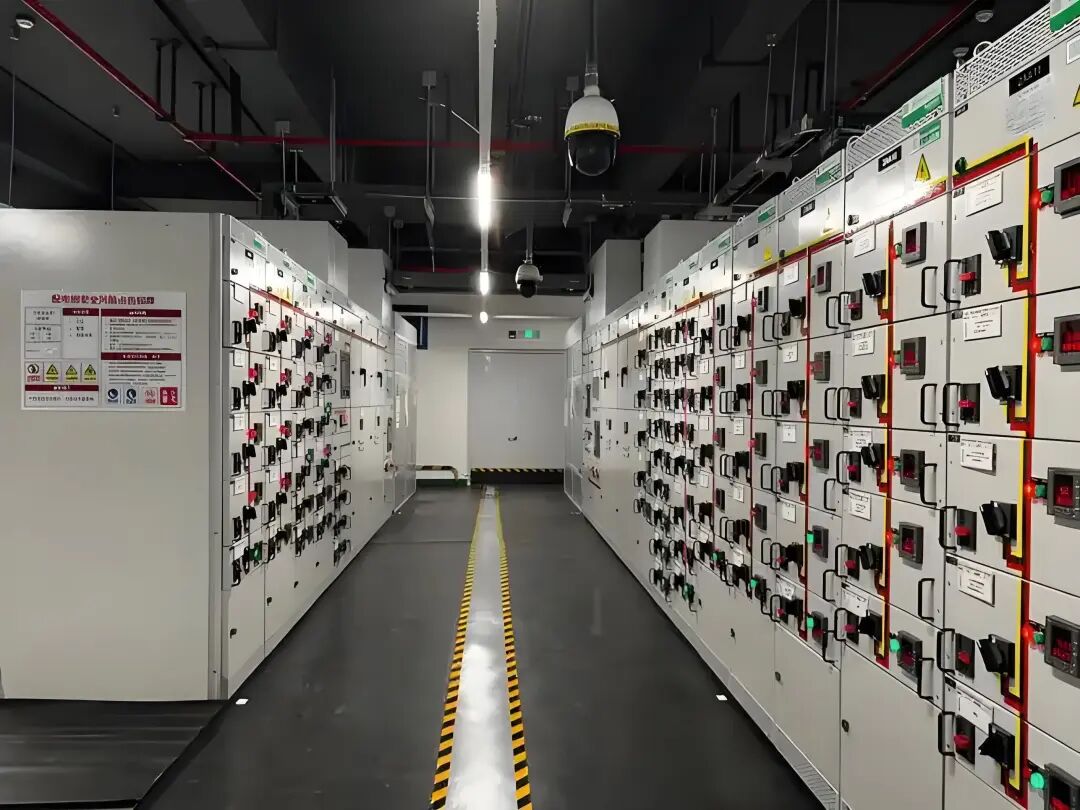

配电站（配电室）
典型特征：
包含配电变压器、低压开关柜、电容器柜等
出线数量多，直接面向用户
结构相对简单，自动化程度不一
易混淆点：
很多人将路边看到的小房子统一叫“变电站”，实际上其中大部分是配电站。两者的根本区别在于：变电站可以改变电压等级（包含降压和升压），而配电站特指降压至用户电压等级。
02

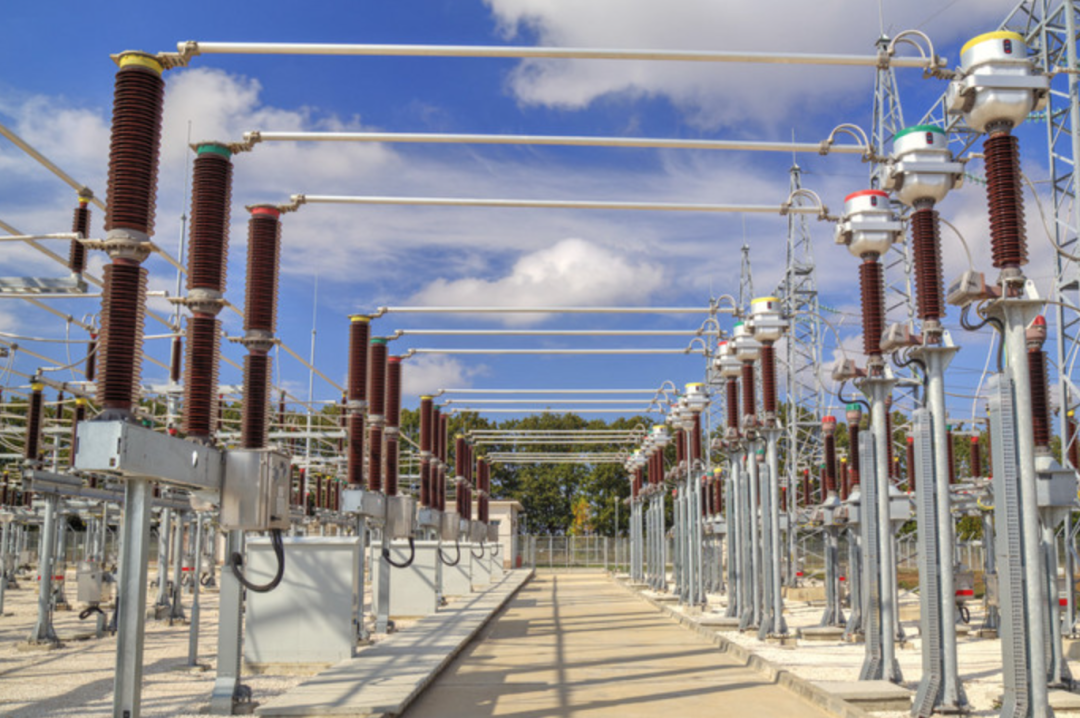

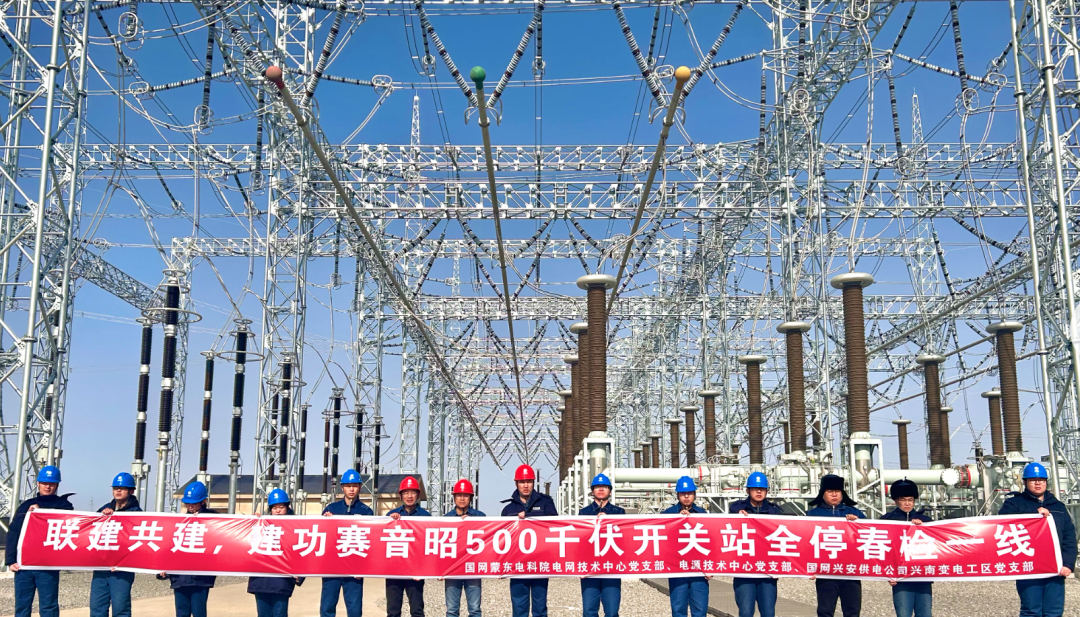

开关站
开关站是一种仅包含开关设备、母线、保护装置，不设电力变压器的电力设施。它主要用于电力的汇集、分配、分段控制和线路切换，提高供电可靠性。
典型特征：
无变压功能，进出线电压相同
常用于城市配电网的“手拉手”环网供电
可配置断路器、负荷开关、隔离开关等
易混淆点：开关站与配电站外观相似，但内部没有变压器。开关站的存在意义是增加线路分段和联络点，当某段线路故障时，可以通过开关操作快速隔离故障并恢复非故障段供电。
03
换流站
换流站是直流输电工程的核心设施，完成交流-直流（整流）或直流-交流（逆变）的转换。它包含换流阀、换流变压器、滤波装置、平波电抗器等核心设备。
典型特征：
电压等级极高（±400kV、±800kV、±1100kV）
占地面积大，设备复杂程度远高于常规变电站
主要用于远距离大容量输电、海底电缆输电、异步电网互联
易混淆点：
换流站与变电站都能改变电压和进行电力传输，但本质不同：变电站只在交流体系内改变电压值；换流站则在交流和直流之间进行形态转换。
04

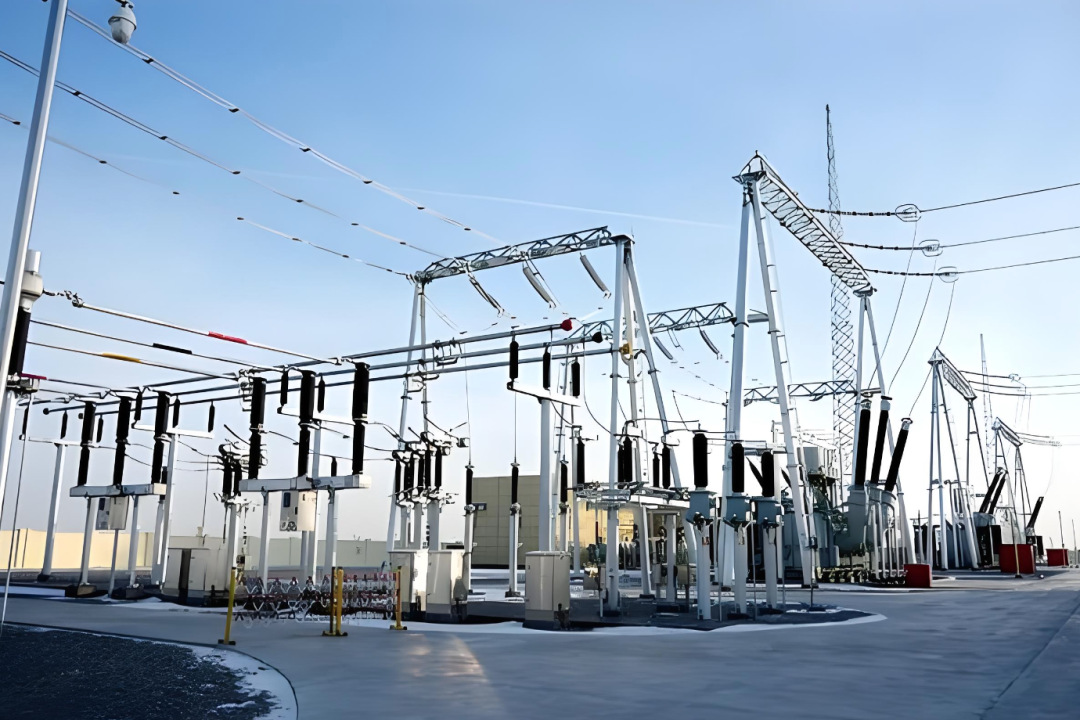

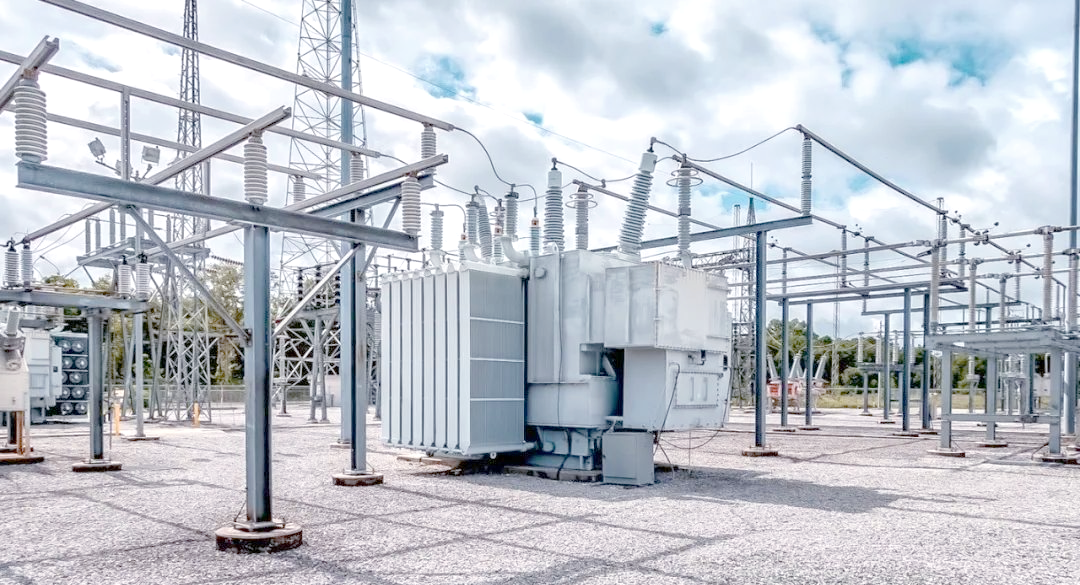

升压站
升压站是指将发电机出口的低电压升高至并网电压等级的站所。它通常位于发电厂内部或紧邻发电场区，是发电侧与电网侧之间的“关口”。
典型特征：
包含升压变压器、断路器、隔离开关、互感器等
电压提升幅度大（例如：风机出口690V → 35kV → 110kV/220kV）
管理主体多为发电企业（而非电网公司）
易混淆点：升压站和变电站都包含变压器，但升压站特指发电侧向电网送电的升压环节；变电站既可以升压也可以降压，且通常属于电网调度范围。在风电、光伏项目中，“升压站”一词使用频率极高。
为便于直观对比，以下用一张表格总结四类站所的核心差异：
全球十大案例图鉴
以下盘点了配电站、开关站、换流站、升压站四类设施中具有代表性或技术亮点的十个案例，供学习与参考。
【配电站类】
No.1

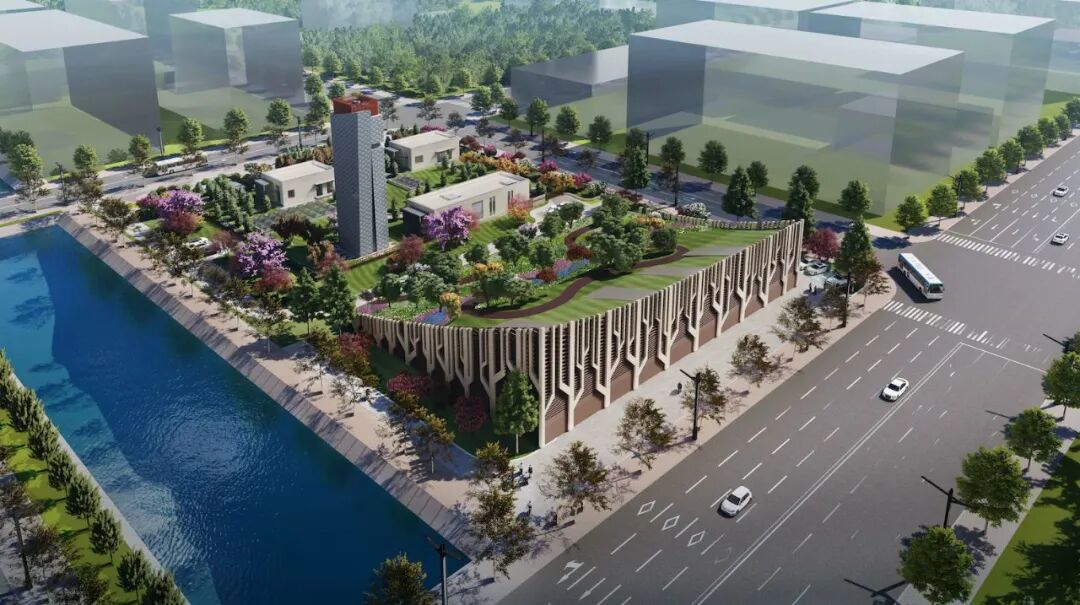

雄安高铁站地下配电站（中国）
位于雄安高铁站地下二层，采用全地下式紧凑布局，为站房及周边商业提供10kV/0.4kV配电。智能化程度高，实现了无人值守、远程巡检。
No.2
新加坡滨海湾地下配电站（新加坡）
建于填海区域地下，防水防腐设计严苛，为滨海湾金融区提供高可靠性电力供应，是城市核心区配电设施的经典案例。
【开关站类】
No.3
东京晴空塔环网开关站（日本）
采用“手拉手”双环网结构，集成智能分布式自动化系统，可实现毫秒级故障隔离与自愈，代表了城市高可靠配电网的方向。
No.4
迪拜2020世博会园区开关站（阿联酋）
为世博园区提供灵活分段控制，支持大规模分布式光伏接入，展示了开关站在高密度城市活动和新能源融合中的关键作用。
【换流站】
No.5

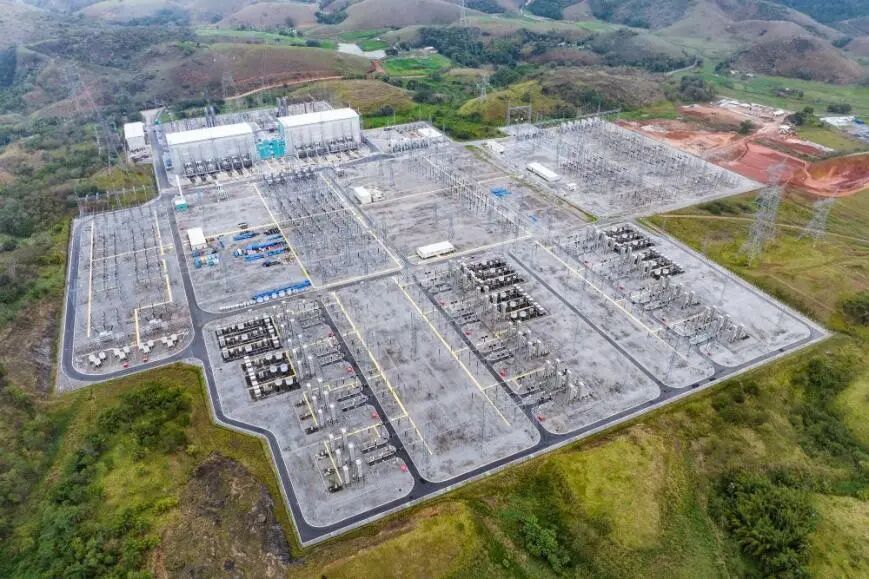

巴西美丽山±800kV换流站（巴西）
南美首个特高压直流工程，将亚马孙流域水电送至2000公里外的东南部负荷中心。采用中国技术标准建造，是全球跨洲直流输电的标杆。
No.6

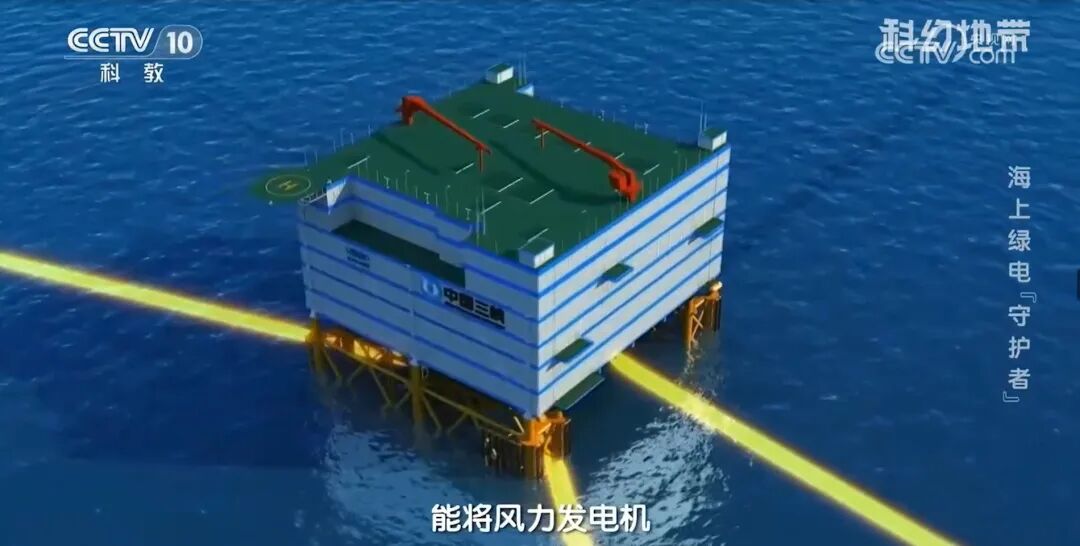

如东海上换流站（中国江苏）
世界首个±400kV海上风电柔性直流换流站，将如东海上风电场发出的交流电整流后经海缆送至陆上，实现了远海风电的高效并网。
No.7

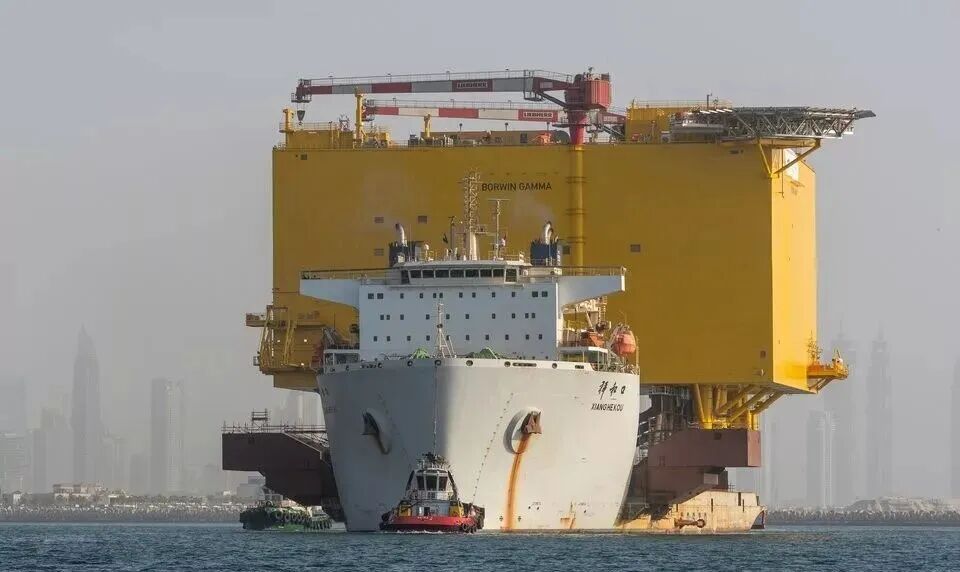

德国北海BorWin3海上换流站（德国）
全球最深远的海上换流站之一，水深约40米，将海上风电场产生的交流电转换为直流电，通过海底直流电缆输送到陆地。

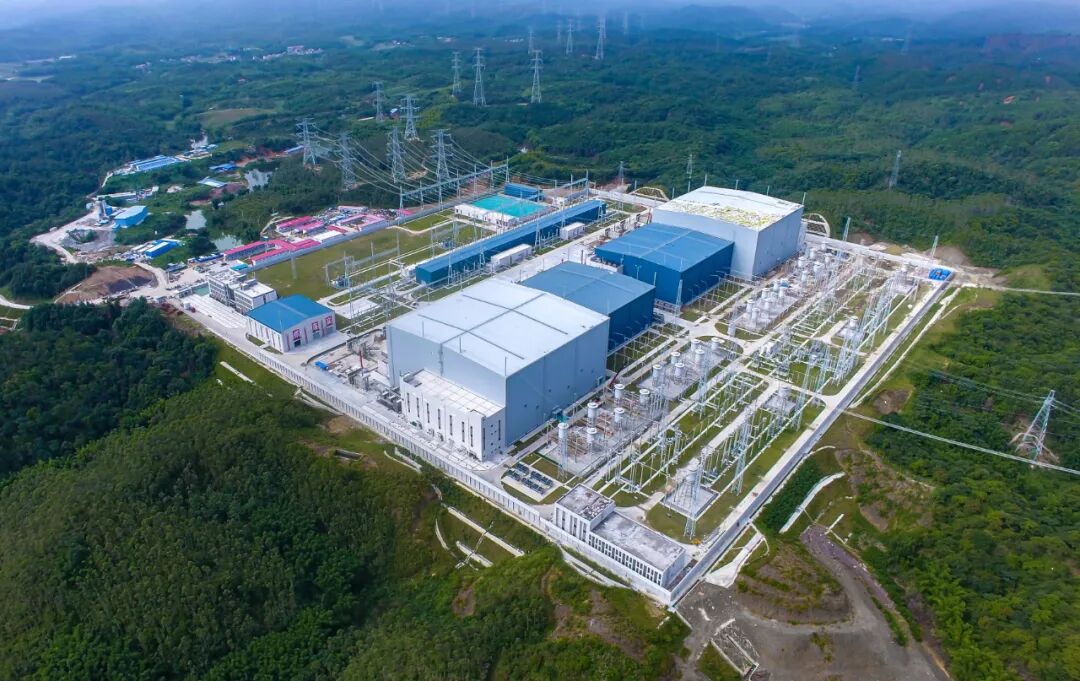

No.8

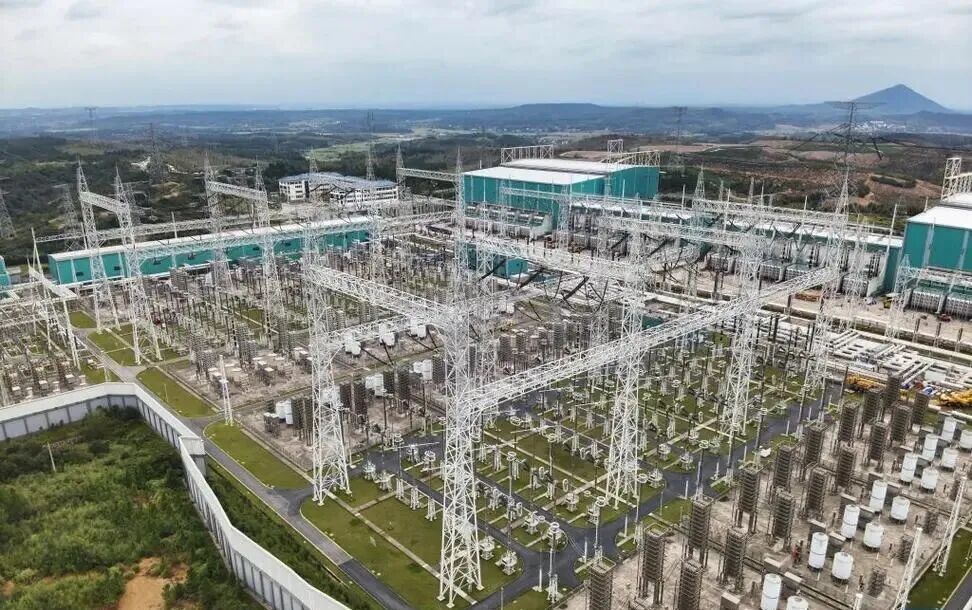

昆柳龙±800kV多端混合换流站（中国）
世界首个特高压多端混合直流换流站，具备整流和逆变双向功能，实现了云南、广西、广东三端电网的灵活互联。

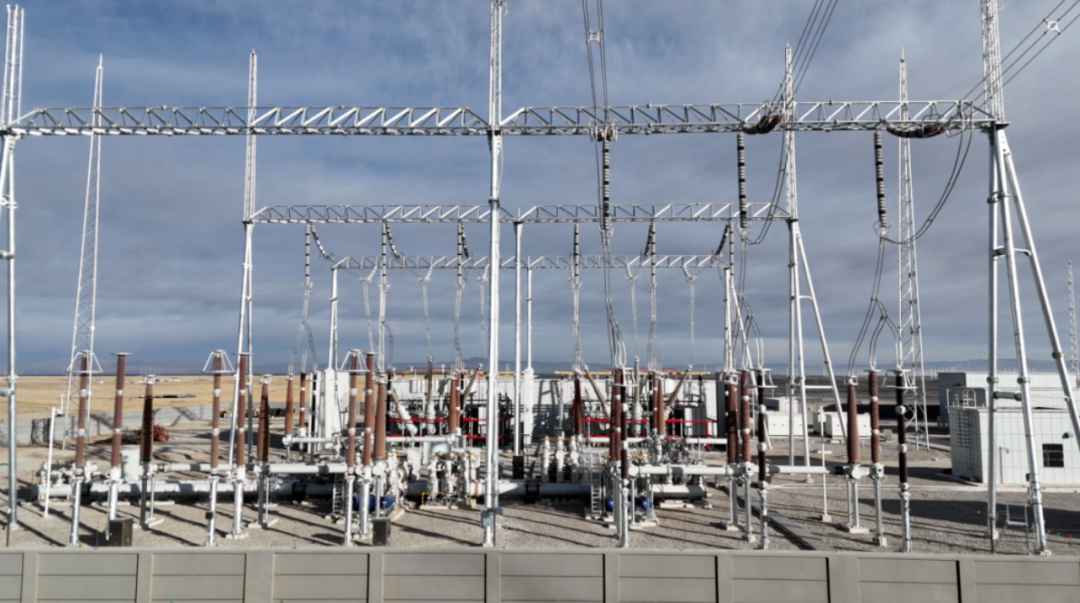

【升压站类】
No.9
青海共和光伏园区330kV升压站（中国）
全球最大光伏基地的核心升压枢纽，汇集多个100MW光伏电站的电能，升压至330kV后并入青海主网，支撑“绿电外送”。
No.10
英国Hornsea二期海上风电场升压站（英国）
目前全球已投运最大的海上风电场升压站，将风机发出的66kV电压升至220kV，再通过海缆送至陆上换流站，代表了海上风电升压技术的前沿。
传统站所运维的现实困境
尽管上述四类站所在技术层面不断进步，但在实际运维与数字化转型中仍面临棘手挑战：
变电站、升压站、开关站等设施通常占地面积广阔，设备布局分散，部分偏远站点甚至绵延数公里。依赖人工巡检，一趟下来动辄数小时，不仅效率低下，还容易遗漏死角。加之巡检人员有限，无法对全站设备进行实时、全覆盖的健康监控，隐患难以及时发现。

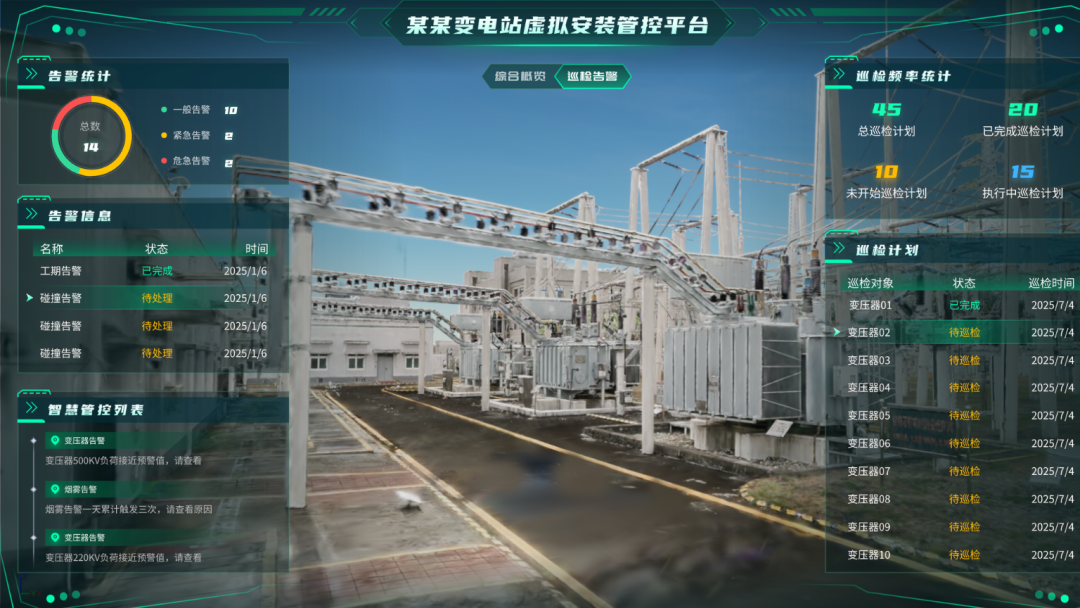

数字孪生被视为提升运维效率的理想方案——通过三维可视化平台，管理者可以“坐镇中控、俯瞰全场”。然而，第一步建模就是“拦路虎”。传统手工建模工作量巨大，需逐台设备测量、贴图，耗时数月且精度难以保证。
近年来，部分企业尝试采用其域等厂商的激光扫描设备获取点云数据，希望以此为基础快速构建数字孪生。然而，原始扫描数据往往只是离散的点云或未分层的网格模型，缺乏设备语义、属性信息和业务关联。要将这些数据转化为可交互、可查询、可对接实时数据的数字孪生平台，仍需要进行大量的人工处理、模型切分、数据清洗和二次开发，技术门槛高、周期长、成本居高不下。这使得很多电站的数字化升级“想用而不敢用，用了又难以落地”。
面对这些困境，深圳市其域创新科技有限公司与上海漂视网络股份有限公司正式发布《3D高斯数字孪生联合解决方案》。双方围绕“3D高斯数字孪生全链路”展开深度合作，共同推动从空间数据采集到数字孪生应用的一体化解决方案落地，为行业用户提供“采集即编辑、所见即所得”的全新体验。
CIMPro孪大师是一款拥有完全自主知识产权的国产一站式零代码数字孪生三维可视化引擎,全面支持国产信创。能源电力、智能制造、基础设施、军事仿真、船舶海洋等领域的IT开发人员与3D美术开发者均可通过该平台高效开展数字孪生三维可视化大屏项目的开发。
用户使用其域创新的灵视P1、灵光L2 Pro等设备，通过自然行走即可完成对真实场景的扫描，自动化生成高精度三维模型。整个过程无需专业操作技能，大幅降低三维数据采集门槛。
采集生成的LCC格式数据可直接导入CIMPro孪大师平台，作为数字孪生应用的核心数据底座。CIMPro支持LCC格式的原生解析与渲染，用户无需进行格式转换或数据预处理。

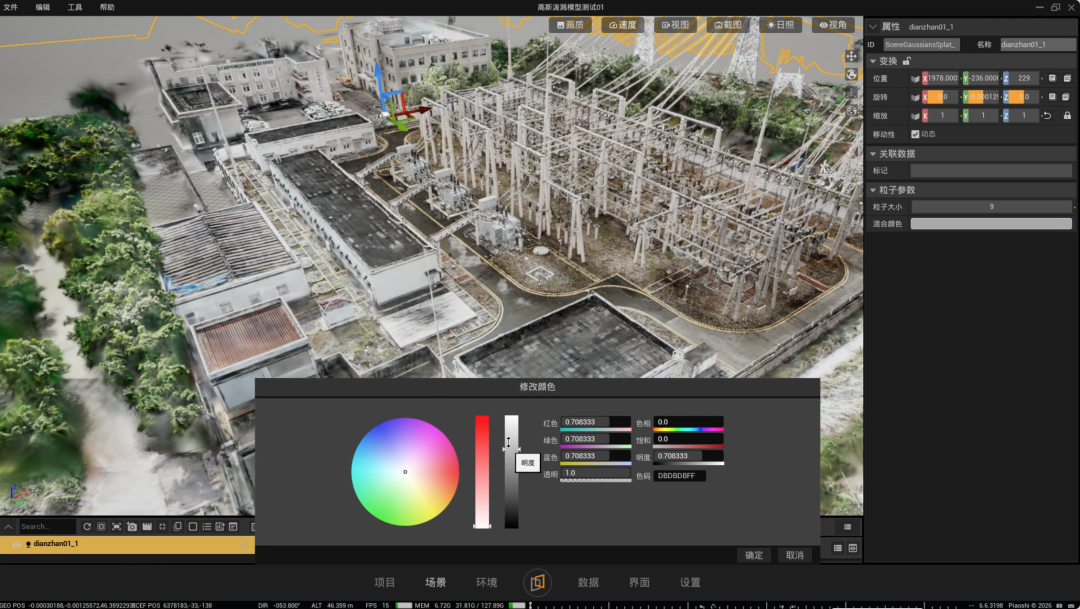

在CIMPro孪大师中，用户可通过图形化拖拉拽操作，快速搭建数字孪生三维可视化系统。平台提供丰富的行业模板、动画编辑器、多维空间分析工具，支持数据接入、设置交互逻辑、制作三维动画等功能的零代码/低代码配置。
